M550

Вертикальные обрабатывающие центры RAIS M550 предназначены для разнообразных металлорежущих операций с высокой скоростью и точностью. Оси X, Y и Z базируются на интегрированных направляющих фирмы ИНА, что позволяет производить высокоточную обработку деталей из чугуна, стали, алюминия, цветных металлов и пластмасс при оптимальной стабильности, хорошей грузоподъемности и высокой производительности.

Опции

  • 4-я ось, диаметр стола 250, 320 мм.
  • 4-я и 5-я ось, диаметр стола 200, 250, 320 мм.
  • Датчик измерения инструмента.
  • Датчик измерения детали.
  • Стружкотранспортер
  • Охлаждение через шпиндель
  • Шпиндель 10000, 15000 об/мин
  • Беспроводной импульсный генератор

Технические характеристики M550

Размеры рабочего стола: 1300×600 мм
Максимальный ход по оси X, Y, Z: 1200x600x610 мм
Т-образный канал: 5x18x10 mm
Максимальный вес детали: 1000 кг
Расстояние от шпинделя до рабочего стола: 150……760 мм
Просвет: 717 мм
Конус шпинделя: ISO/BT 40 (MAS403BT) MAS P40T-1 (45°)
Диапазон оборотов: 60..8000 (опция 10000)
Двигатель: 7.5/11 кВт
Быстрый ход по оси X, Y, Z: 30/30/30 m/min
Максимальный рабочий ход: 10000 m/min
Инструментальный магазин: 24
Максимальный диаметр инструмента: 90 мм
Максимальная длина инструмента: 250 мм
Максимальный вес инструмента: 6 кг

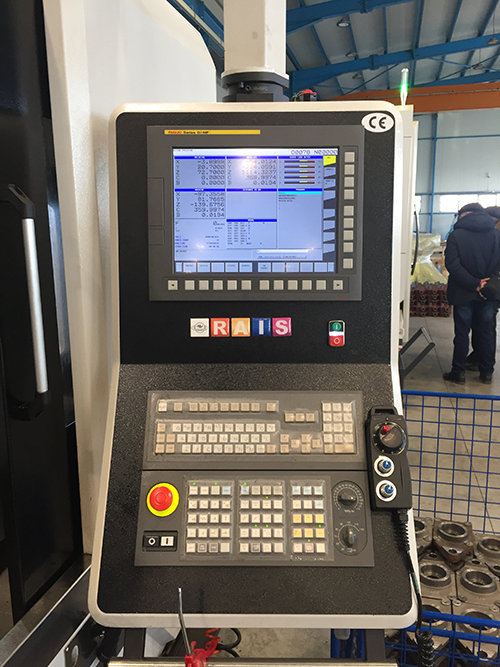

CNC: Fanuc 0i (Fanuc32i/Siemens828 /Siemens 840D/ Haidenhain iTNC620)
Габариты: 3450x2805x2950 мм
Вес: 6500 кг
